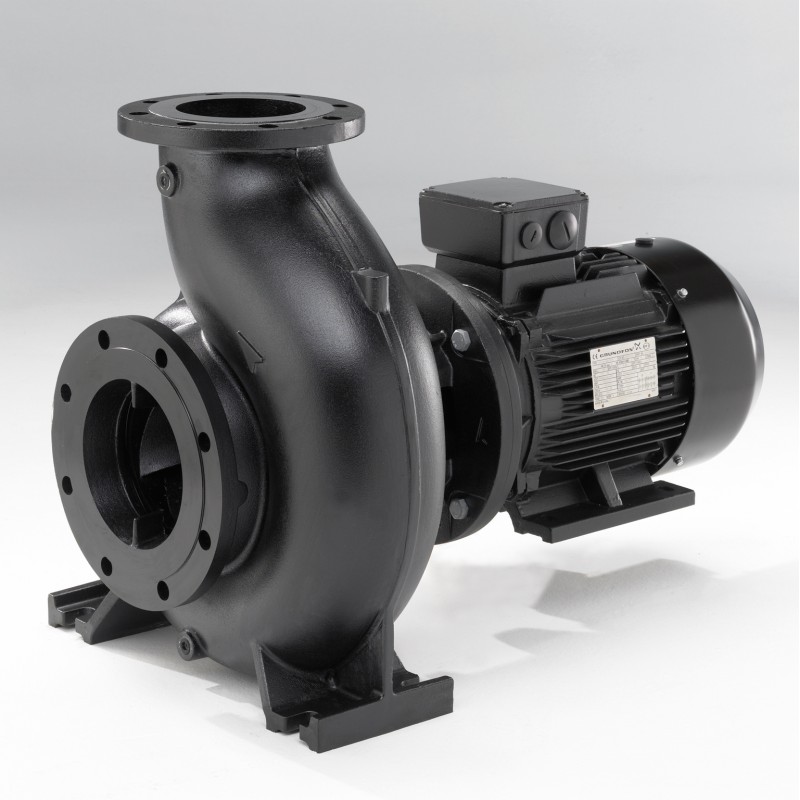

GRUNDFOS NB/NBG/NBE/NBGE

Pompes Grundfos séries NB standard monocellulaires et sur châssis normalisées 2-4-6 Pôles

Pompes à aspiration axiale polyvalentes pour des applications fiables et rentables telles que la distribution d'eau. Pompes centrifuges monocellulaires à volute sans amorçage automatique, avec orifi ce d'aspiration axiale, orifice de refoulement radial et arbre horizontal ; les dimensions de ces pompes à commande directe sont conformes aux normes EN733 ou ISO2858.

Le joint torique d'étanchéité entre le carter de pompe et le couvercle signifie qu'il n'existe aucun risque de fuite

Boîtier, turbine et bague d'étanchéité en différents matériaux pour une meilleure résistance à la corrosion, aucun élément collant

Variantes :

Disponibles dans un grand nombre de variantes de garnitures d'étanchéité de l'arbre et de matériaux

Certains modèles de pompes sont disponibles sur cales.

Série NBG - Pompes monoblocs normalisées ISO 2858 (corps fonte, acier inoxydable AISI 316 ou duplex 1,4517. Roue en fonte, bronze, acier inoxydable AISI 316 ou duplex 1,4517. Débits jusqu'à 1300 m3/h.

Prise d'eau brute

Distribution de l'eau

Contrôle des inondations

Traitement des eaux usées

Débit maxi (m3/h) 1450
Température du liquide (°C) -25 à +140
Diamètre de refoulement DN (mm) 32 à 250
Hmt maxi (m) 150
Passage libre (mm) 4 à 34
Pression de service maxi (bar) 16 à 25
Puissance (W) 0.55 à 200 kW (mono ou triphasé)
Indice de protection IP55
Classe d'isolation F

Références pompes

2 Pôles

32-125.1/100 | 32-125.1/110 | 32-125.1/121 | 32-125.1/140 |32-125/106 | 32-125/115 | 32-125/130 |32-125/142

32-160.1/139 | 32-160.1/155 | 32-160.1/169 | 32-160.1/177 | 32-160/139 | 32-160/151 | 32-160/163 | 32-160/177

32-200.1/172 | 32-200.1/188 |  32-200.1/205 |32-200.1/207 | 32-200/176 | 32-200/190 | 32-200/206 | 32-200/219

32-250/199 | 32-250/219 | 32-250/244 | 32-250/262|40-125/105 |40-125/116 | 40-125/127 |40-125/139 | 40-125/142

40-160/144 | 40-160/158 | 40-160/172 | 40-160/177 | 40-200/172 | 40-200/188 | 40-200/206 | 40-200/219

40-250/211 | 40-250/230 | 40-250/245 | 40-250/255 |40-250/260 |40-315/273 | 40-315/298 | 40-315/318 | 40-315/336

50-125/111 | 50-125/121 | 50-125/135 | 50-125/144 | 50-160/136 | 50-160/150 | 50-160/167 | 50-160/177

50-200/181 | 50-200/198 | 50-200/210 | 50-200/219 | 50-250/205 | 50-250/222 | 50-250/233 | 50-250/254 |50-250/263

50-315/267 | 50-315/285 | 50-315/300 | 50-315/321 | 65-125/120-110 | 65-125/127 | 65-125/137 | 65-125/144

65-160/143 | 65-160/157 | 65-160/173 | 65-160/177 | 65-200/162 | 65-200/177 | 65-200/190 | 65-200/198 |65-200/217 |65-200/219

65-250/223 | 65-250/238 | 65-250/251 | 65-250/269 | 65-250/270 |65-315/272 | 65-315/295 | 65-315/308 | 65-315/320

80-160/147-127 | 80-160/151 | 80-160/161 | 80-160/167 | 80-160/177 |80-200/171 | 80-200/188 | 80-200/200 | 80-200/211 | 80-200/222

80-250/220 | 80-250/234 | 80-250/257 |80-250/270 | 80-315/278 | 80-315/295 | 80-315/310 | 80-315/328

80-400/347 | 80-400/365 | 80-400/397 | 80-400/419 | 80-400/438 | 100-160/160-140 | 100-160/169 | 100-160/176

100-160/160-156 | 100-160/169 | 100-160/176 | 100-200/170 | 100-200/181| 100-200/192| 100-200/203|100-200/219

100-250/205| 100-250/229| 100-250/242 |  100-250/258 |100-250/269 |100-315/269 | 100-315/284 | 100-315/301 | 100-315/322

125-200/180-156 | 125-200/196-166 | 125-200/205 | 125-200/219 | 125-200/224 |125-250/222 | 125-250/236 | 125-250/249 | 125-250/263 | 125-250/269

125-315/262 | 125-315/277 | 125-315/317 | 150-200/216-176 | 150-200/218-202 | 150-200/224

150-250/226-220 | 150-250/235 | 150-250/250 | 150-315.1/261 | 150-315.1/277



4 Pôles

32-125.1/121 | 32-125.1/139 | 32-125.1/140 | 32-125/115 | 32-125/130 | 32-125/142

32-160.1/137 | 32-160.1/155 | 32-160.1/172 | 32-160.1/177 | 32-160/138 | 32-160/154 | 32-160/172 | 32-160/173

32-200.1/175 | 32-200.1/196 | 32-200.1/207 | 32-200/184 | 32-200/197 | 32-200/216 | 32-200/219

32-250/206 | 32-250/236 | 32-250/260 | 32-250/262 |40-125/116 | 40-125/130 | 40-125/142

40-160/134 | 40-160/151 | 40-160/162 | 40-160/177 | 40-200/177 | 40-200/198 | 40-200/217 | 40-200/219

40-250/219 | 40-250/245 | 40-250/260 | 40-315/283 | 40-315/305 | 40-315/334 | 40-315/344

50-125/113 | 50-125/129 | 50-125/138 | 50-125/144 | 50-160/131 | 50-160/139 | 50-160/158 | 50-160/175 | 50-160/177

50-200/171 | 50-200/188 | 50-200/210 | 50-200/219 | 50-250/221 | 50-250/241 | 50-250/263

50-315/277 | 50-315/303 | 50-315/331 | 50-315/344 | 65-125/122 | 65-125/130 | 65-125/144

65-160/135 | 65-160/149 | 65-160/165 | 65-160/177 | 65-200/170 | 65-200/189 | 65-200/205 | 65-200/219

65-250/215 | 65-250/232 | 65-250/254 | 65-250/270 | 65-315/261 | 65-315/282 | 65-315/314 | 65-315/320

80-160/146 | 80-160/161 | 80-160/175 | 80-160/177 | 80-200/164 | 80-200/179 | 80-200/196 | 80-200/214 | 80-200/222

80-250/225 | 80-250/247 | 80-250/270 | 80-315/280 | 80-315/305 | 80-315/320 | 80-315/334

80-400/347 | 80-400/365 | 80-400/397 | 80-400/419 | 80-400/438 | 100-160/160-140 | 100-160/169 | 100-160/176

100-200/178 | 100-200/195 | 100-200/211 | 100-200/219 | 100-250/215| 100-250/245| 100-250/269

100-315/279 | 100-315/295 | 100-315/312 | 100-315/334 | 100-400/315 | 100-400/360 | 100-400/385  | 100-400/410 | 100-400/415

125-200/176-154 | 125-200/196-194 | 125-200/219 | 125-200/224 | 125-250/220 | 125-250/236 | 125-250/249 | 125-250/262 | 125-250/269

125-315/275 | 125-315/290 | 125-315/317 | 125-315/336 | 125-315/338 | 125-400/345 | 125-400/368 | 125-400/392 | 125-400/433 | 125-400/438

125-500/406 | 125-500/447 | 125-500/473 | 125-500/500 | 125-500/526| 125-500/548| 150-200/210-158 | 150-200/218-208 | 150-200/224

150-250/226-214 | 150-250/230 | 150-250/242 | 150-250/262 | 150-250/275 | 150-250/282 | 150-315.1/255 | 150-315.1/269| 150-315.1/298 | 150-315.1/315 | 150-315.1/334 | 150-315.1/342

150-315/275 | 150-315/291 | 150-315/310 | 150-315/336 | 150-315/338 | 150-400/343 | 150-400/375 | 150-400/394| 150-400/412 | 150-400/431 | 150-400/438



6 Pôles

100-160/160-140 | 100-160/169 | 100-160/176 | 100-200/182 | 100-200/194| 100-200/214| 100-200/219

100-250/216 | 100-250/236 | 100-250/260 | 100-250/269 | 100-315/272| 100-315/301| 100-315/326|100-315/334

100-400/340 | 100-400/385 | 100-400/415 | 125-200/176-154 | 125-200/196-194 | 125-200/215 | 125-200/224

125-250/216 | 125-250/232 | 125-250/253 | 125-250/269 | 125-315/275 | 125-315/297 | 125-315/335 | 125-315/338

125-400/351 | 125-400/384 | 125-400/410 | 125-400/434 | 125-400/438| 125-500/421 | 125-500/445 | 125-500/493 | 125-500/524| 125-500/546 |125-500/548

150-200/210-170 | 150-200/218-200 | 150-200/224 | 150-250/234 | 150-250/252 | 150-250/282

150-315.1/263 | 150-315.1/289| 150-315.1/320 | 150-315.1/342 | 150-315/280 | 150-315/305 | 150-315/322 | 150-315/337 |150-315/338

150-400/357 | 150-400/375 | 150-400/408| 150-400/430 | 150-400/438 |150-500/457 | 150-500/483 | 150-500/513| 150-500/548
