GRUNDFOS NK/NKG/NKE/NKGE
Les pompes Grundfos série NK sont standard monocellulaires et sur châssis normalisées 2-4-6 Pôles

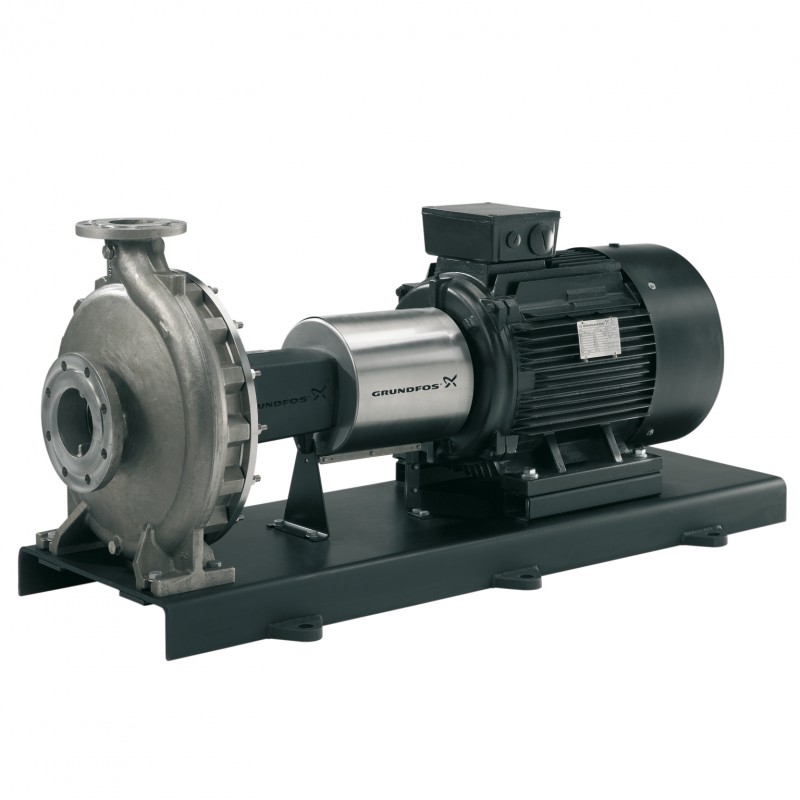

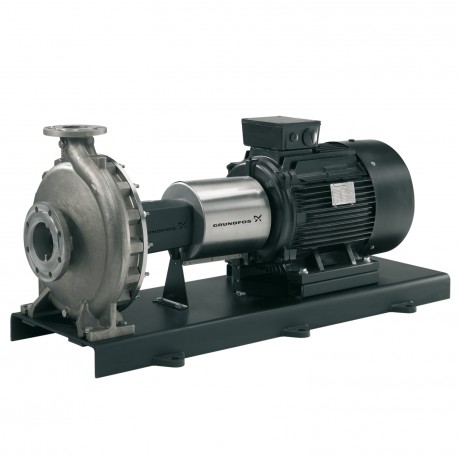

La pompe NK est équipée d'un accouplement reliant l'hydraulique à un moteur standard fermé et ventilé, avec des dimensions conformes aux normes IEC et DIN et à la conception de montage B3 (IM 1001. L'hydraulique et le moteur de la pompe NK sont montés sur un châssis commun en acier conformément à la norme EN 23661.
Les pompes sont des pompes centrifuges à volute, monocellulaires et auto-amorçantes, dotées d'un orifice d'aspiration axial, d'un orifice de refoulement radial et d'un arbre horizontal. La gamme NK/NKG Grundfos se compose d'une série complète de pompes modulaires en parfaite conformité avec la norme EN733 ou ISO2858. La conception des pompes est de type « à retrait arrière », ce qui permet de déposer le moteur, le raccord, le support de palier et la roue sans toucher au corps de la pompe ou à la tuyauterie. De ce fait, même les pompes les plus volumineuses peuvent être dépannées par une seule personne à l'aide d'une grue. La gamme de pompes ISO2858 est disponible avec une durée de vie du palier de 100,000 heures et peut être dotée de garnitures doubles. Ces pompes sont disponibles en option en acier inoxydable.
Circuit hydraulique optimisé dans le corps et la roue = débit ininterrompu
Joint torique entre le corps et le carter de la pompe = aucun risque de fuite
Corps, roue et collerette d'étanchéité fabriqués dans différents matériaux = résistance à la corrosion supérieure, aucun élément ne colle
Retrait par l'arrière pour un démontage facile pour l'entretien
Pompe électrozinguée pour une résistance à la corrosion supérieure
Variantes :
Disponible dans un grand nombre de variantes de garnitures d'étanchéité de l'arbre et de matériaux
Certains modèles de pompes sont disponibles sur cales.
Série NKG - Pompes sur châssis normalisées ISO 2858/ISO 5199 (corps fonte, acier inoxydable AISI 316 ou duplex 1,4517. Roue en fonte, bronze, acier inoxydable AISI 316 ou duplex 1,4517. Débits jusqu'à 1300 m3/h). Version sur mesure : - garnitures mécaniques simples ou doubles, - version cartouche, -paliers haute résistance.
Les pompes NK/NKG Grundfos sont utilisées dans l'alimentation en eau, la surpression industrielle, le transfert de liquide industriel, le chauffage, la ventilation et la climatisation (HVAC), l'irrigation et les industries de traitement.
Prise d'eau brute
Traitement de l'eau potable
Distribution de l'eau
Contrôle des inondations
Traitement des eaux usées
Irrigation
| Débit maxi (m3/h) | 1500 |
| Température du liquide (°C) | -25 à +180 |
| Diamètre de refoulement DN (mm) | 32 à 250 |
| Hmt maxi (m) | 150 |
| Passage libre (mm) | 4 à 34 |
| Pression de service maxi (bar) | 10/16/25 |
| Puissance (W) | 0.55 à 460 kW (mono ou triphasé) |
| Indice de protection | IP55 |
| Classe d'isolation | F |
NK/NKG/NKE/NKGE
Nouveau produit
Références pompes
2 Pôles
32-125.1/100 | 32-125.1/110 | 32-125.1/121 | 32-125.1/140 |32-125/106 | 32-125/115 | 32-125/130 |32-125/142
32-160.1/139 | 32-160.1/155 | 32-160.1/169 | 32-160.1/177 | 32-160/139 | 32-160/151 | 32-160/163 | 32-160/177
32-200.1/172 | 32-200.1/188 | 32-200.1/205 |32-200.1/207 | 32-200/176 | 32-200/190 | 32-200/206 | 32-200/219
32-250/199 | 32-250/219 | 32-250/244 | 32-250/262|40-125/105 |40-125/116 | 40-125/127 |40-125/139 | 40-125/142
40-160/144 | 40-160/158 | 40-160/172 | 40-160/177 | 40-200/172 | 40-200/188 | 40-200/206 | 40-200/219
40-250/211 | 40-250/230 | 40-250/245 | 40-250/255 |40-250/260 |40-315/273 | 40-315/298 | 40-315/318 | 40-315/336
50-125/111 | 50-125/121 | 50-125/135 | 50-125/144 | 50-160/136 | 50-160/150 | 50-160/167 | 50-160/177
50-200/181 | 50-200/198 | 50-200/210 | 50-200/219 | 50-250/205 | 50-250/222 | 50-250/233 | 50-250/254 |50-250/263
50-315/267 | 50-315/285 | 50-315/300 | 50-315/321 | 65-125/120-110 | 65-125/127 | 65-125/137 | 65-125/144
65-160/143 | 65-160/157 | 65-160/173 | 65-160/177 | 65-200/162 | 65-200/177 | 65-200/190 | 65-200/198 |65-200/217 |65-200/219
65-250/223 | 65-250/238 | 65-250/251 | 65-250/269 | 65-250/270 |65-315/272 | 65-315/295 | 65-315/308 | 65-315/320
80-160/147-127 | 80-160/151 | 80-160/161 | 80-160/167 | 80-160/177 |80-200/171 | 80-200/188 | 80-200/200 | 80-200/211 | 80-200/222
80-250/220 | 80-250/234 | 80-250/257 |80-250/270 | 80-315/278 | 80-315/295 | 80-315/310 | 80-315/328
80-400/347 | 80-400/365 | 80-400/397 | 80-400/419 | 80-400/438 | 100-160/160-140 | 100-160/169 | 100-160/176
100-160/160-156 | 100-160/169 | 100-160/176 | 100-200/170 | 100-200/181| 100-200/192| 100-200/203|100-200/219
100-250/205| 100-250/229| 100-250/242 | 100-250/258 |100-250/269 |100-315/269 | 100-315/284 | 100-315/301 | 100-315/322
125-200/180-156 | 125-200/196-166 | 125-200/205 | 125-200/219 | 125-200/224 |125-250/222 | 125-250/236 | 125-250/249 | 125-250/263 | 125-250/269
125-315/262 | 125-315/277 | 125-315/317 | 150-200/216-176 | 150-200/218-202 | 150-200/224
150-250/226-220 | 150-250/235 | 150-250/250 | 150-315.1/261 | 150-315.1/277
4 Pôles
32-125.1/121 | 32-125.1/139 | 32-125.1/140 | 32-125/115 | 32-125/130 | 32-125/142
32-160.1/137 | 32-160.1/155 | 32-160.1/172 | 32-160.1/177 | 32-160/138 | 32-160/154 | 32-160/172 | 32-160/173
32-200.1/175 | 32-200.1/196 | 32-200.1/207 | 32-200/184 | 32-200/197 | 32-200/216 | 32-200/219
32-250/206 | 32-250/236 | 32-250/260 | 32-250/262 |40-125/116 | 40-125/130 | 40-125/142
40-160/134 | 40-160/151 | 40-160/162 | 40-160/177 | 40-200/177 | 40-200/198 | 40-200/217 | 40-200/219
40-250/219 | 40-250/245 | 40-250/260 | 40-315/283 | 40-315/305 | 40-315/334 | 40-315/344
50-125/113 | 50-125/129 | 50-125/138 | 50-125/144 | 50-160/131 | 50-160/139 | 50-160/158 | 50-160/175 | 50-160/177
50-200/171 | 50-200/188 | 50-200/210 | 50-200/219 | 50-250/221 | 50-250/241 | 50-250/263
50-315/277 | 50-315/303 | 50-315/331 | 50-315/344 | 65-125/122 | 65-125/130 | 65-125/144
65-160/135 | 65-160/149 | 65-160/165 | 65-160/177 | 65-200/170 | 65-200/189 | 65-200/205 | 65-200/219
65-250/215 | 65-250/232 | 65-250/254 | 65-250/270 | 65-315/261 | 65-315/282 | 65-315/314 | 65-315/320
80-160/146 | 80-160/161 | 80-160/175 | 80-160/177 | 80-200/164 | 80-200/179 | 80-200/196 | 80-200/214 | 80-200/222
80-250/225 | 80-250/247 | 80-250/270 | 80-315/280 | 80-315/305 | 80-315/320 | 80-315/334
80-400/347 | 80-400/365 | 80-400/397 | 80-400/419 | 80-400/438 | 100-160/160-140 | 100-160/169 | 100-160/176
100-200/178 | 100-200/195 | 100-200/211 | 100-200/219 | 100-250/215| 100-250/245| 100-250/269
100-315/279 | 100-315/295 | 100-315/312 | 100-315/334 | 100-400/315 | 100-400/360 | 100-400/385 | 100-400/410 | 100-400/415
125-200/176-154 | 125-200/196-194 | 125-200/219 | 125-200/224 | 125-250/220 | 125-250/236 | 125-250/249 | 125-250/262 | 125-250/269
125-315/275 | 125-315/290 | 125-315/317 | 125-315/336 | 125-315/338 | 125-400/345 | 125-400/368 | 125-400/392 | 125-400/433 | 125-400/438
125-500/406 | 125-500/447 | 125-500/473 | 125-500/500 | 125-500/526| 125-500/548| 150-200/210-158 | 150-200/218-208 | 150-200/224
150-250/226-214 | 150-250/230 | 150-250/242 | 150-250/262 | 150-250/275 | 150-250/282 | 150-315.1/255 | 150-315.1/269| 150-315.1/298 | 150-315.1/315 | 150-315.1/334 | 150-315.1/342
150-315/275 | 150-315/291 | 150-315/310 | 150-315/336 | 150-315/338 | 150-400/343 | 150-400/375 | 150-400/394| 150-400/412 | 150-400/431 | 150-400/438
6 Pôles
100-160/160-140 | 100-160/169 | 100-160/176 | 100-200/182 | 100-200/194| 100-200/214| 100-200/219
100-250/216 | 100-250/236 | 100-250/260 | 100-250/269 | 100-315/272| 100-315/301| 100-315/326|100-315/334
100-400/340 | 100-400/385 | 100-400/415 | 125-200/176-154 | 125-200/196-194 | 125-200/215 | 125-200/224
125-250/216 | 125-250/232 | 125-250/253 | 125-250/269 | 125-315/275 | 125-315/297 | 125-315/335 | 125-315/338
125-400/351 | 125-400/384 | 125-400/410 | 125-400/434 | 125-400/438| 125-500/421 | 125-500/445 | 125-500/493 | 125-500/524| 125-500/546 |125-500/548
150-200/210-170 | 150-200/218-200 | 150-200/224 | 150-250/234 | 150-250/252 | 150-250/282
150-315.1/263 | 150-315.1/289| 150-315.1/320 | 150-315.1/342 | 150-315/280 | 150-315/305 | 150-315/322 | 150-315/337 |150-315/338
150-400/357 | 150-400/375 | 150-400/408| 150-400/430 | 150-400/438 |150-500/457 | 150-500/483 | 150-500/513| 150-500/548
