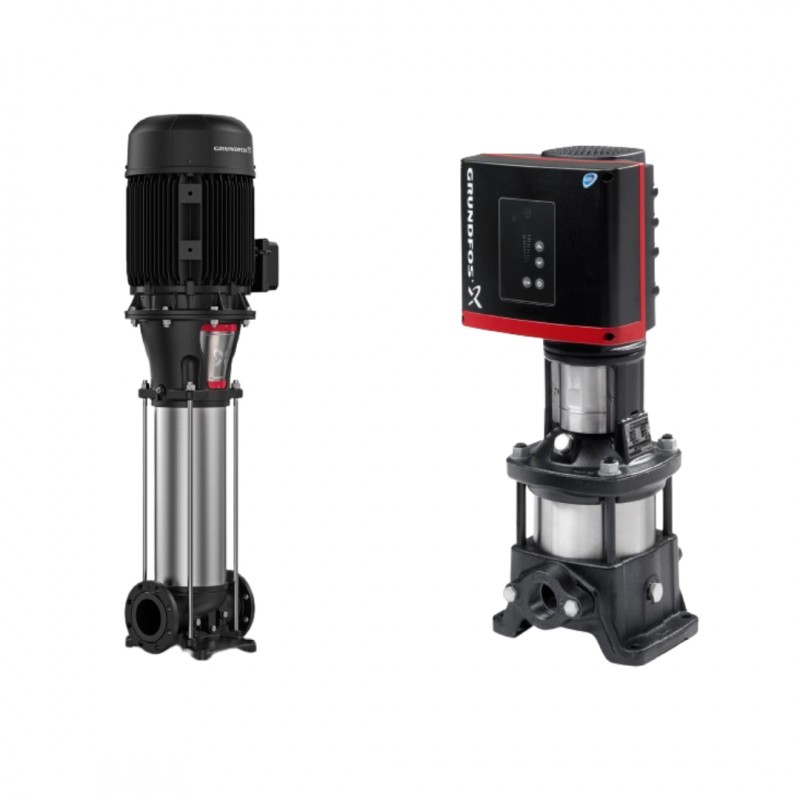

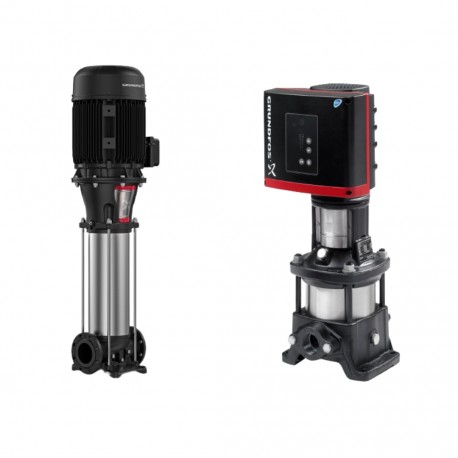

GRUNDFOS CR(E) / CRI(E) / CRN(E)

Pompes multicellulaires verticales Grundfos  - CR(E) / CRI(E) / CRN(E)

Les pompes Grundfos types CR, CRI et CRN sont des pompes centrifuges multicellulaires verticales. La conception en ligne des pompes permet une installation au sein d'un système monotube horizontale ou les orifices d'aspiration et de refoulement sont au même niveau horizontal et ont les mêmes dimensions de tuyauterie.

Cette conception permet à la pompe d'être plus compacte.

Les pompes CR sont disponibles en plusieurs dimensions et avec plusieurs nombres d'étages pour fournir le débit et la pression nécessaires. Les pompes CR sont conçues pour une grande variété d'applications de pompage d'eau potable ou de produits chimiques.



Les pompes conviennent donc à un grand nombre de systèmes de pompage différents où la performance et le matériau de la pompe doivent répondre à des exigences spécifiques.



Une pompe CR est composée de deux éléments principaux : le moteur et l'hydraulique. Il s'agit d'un moteur Grundfos conforme aux normes EN. La pompe bénéficie d'une hydraulique optimisée, de différents types de raccords, d'une chemise, d'une tête de pompe et de plusieurs autres composants.



Les pompes CR sont disponibles en plusieurs matériaux en fonction du liquide pompé.



Les CR sont des pompes centrifuges multicellulaires verticales non auto-amorçantes. Les pompes sont disponibles avec un moteur Grundfos standard. Chaque pompe est constituée d'un pied et d'une hydraulique. La chambre et la chemise sont fixées entre l'hydraulique et le pied au moyen de boulons d'ancrage. Le pied dispose d'orifices d'aspiration et de refoulement au même niveau (en ligne). Toutes les pompes sont équipées d'une garniture mécanique à cartouche ne nécessitant aucune maintenance particulière.



Moteurs Grundfos MG standard et Siemens. Les pompes CR, CRI et CRN sont équipées d'un moteur standard Grundfos asynchrone dont les principales dimensions sont conformes aux normes EN. Tolérances électriques conformes à la norme EN 60034. Les pompes CR, CRI, CRN sont équipées de moteurs triphasés MG en standard. Les pompes CR, CRI, CRN 0,37 à 2,2 kW sont également disponibles avec des moteurs monophasés (1 x 220-230/240 V).



Moteurs électroniques Grundfos. Les pompes CRE, CRIE et CRNE sont le choix idéal pour un certain nombre d'applications caractérisées par une demande de débit variable à pression constante. Ces pompes conviennent aux installations d'adduction d'eau et de surpression ainsi qu'aux applications industrielles. Selon l'application, les pompes permettent de faire des économies d'énergie, d'améliorer le confort et le process.

Variantes :

CR (AISI 304/Cast Iron) -CRI (AISI 304) - CRN (AISI 316) -CRT (Titanium)

Monophasées ou triphasées

Adduction d'eau

Surpression dans les bâtiments élevés, les hôtels

Arrosage des espaces verts

Irrigation

Process industriels

Traitement de l'eau



Débit maxi (m3/h) 180
Température du liquide (°C) -40 à + 180
Hmt maxi (m) 400
Pression de service maxi (bar) 24
Puissance (W) 0.37 à 75 kW
Indice de protection IP55
Classe d'isolation F

Références pompes

POMPES MULTICELLULAIRES VERTICALES AVEC ROUES REDUITES

CR 1s-2 | CR 1s-3 | CR 1s-4 | CR 1s-5 | CR 1s-6 | CR 1s-7 | CR 1s-8 | CR 1s-9 | CR 1s-10 | CR 1s-11 | CR 1s-12 | CR 1s-13 | CR 1s-15 | CR 1s-17 | CR 1s-19 | CR 1s-21 | CR 1s-23 | CR 1s-25 | CR 1s-27 | CR 1s-30 | CR 1s-33 | CR 1s-36



CR : POMPES MULTICELLULAIRES VERTICALES

CR 1-2 | CR 1-3 | CR 1-4 | CR 1-5 | CR 1-6 | CR 1-7 | CR 1-8 | CR 1-9 | CR 1-10 | CR 1-11 | CR 1-12 | CR 1-13 | CR 1-15 |CR 1-17 | CR 1-19 | CR 1-21 | CR 1-23 | CR 1-25 | CR 1-27 | CR 1-30 | CR 1-33 | CR 1-36

CR 3-2 | CR 3-3 | CR 3-4 | CR 3-5 | CR 3-6 | CR 3-7 | CR 3-8 | CR 3-9 | CR 3-10 | CR 3-11 | CR 3-12 | CR 3-13 | CR 3-15 | CR 3-17 | CR 3-19 | CR 3-21 | CR 3-23 | CR 3-25 | CR 3-27 | CR 3-29 | CR 3-31 | CR 3-33 | CR 3-36

CR 5-2 | CR 5-3 | CR 5-4 | CR 5-5 | CR 5-6 | CR 5-7 | CR 5-8 | CR 5-9 | CR 5-10 | CR 5-11 | CR 5-12 | CR 5-13 | CR 5-14 | CR 5-15 | CR 5-16 | CR 5-18 | CR 5-20 | CR 5-22 | CR 5-24 | CR 5-26 | CR 5-29 | CR 5-32 | CR 5-36

CR 10-1 | CR 10-2 | CR 10-3 | CR 10-4 | CR 10-5 | CR 10-6 | CR 10-7 | CR 10-8 | CR 10-9 | CR 10-10 | CR 10-12 | CR 10-14 | CR 10-16 | CR 10-18 | CR 10-20 | CR 10-22

CR 15-1 | CR 15-2 | CR 15-3 | CR 15-4 | CR 15-5 | CR 15-6 | CR 15-7 | CR 15-8 | CR 15-10 | CR 15-12 | CR 15-14 | CR 15-17

CR 20-1 | CR 20-2 | CR 20-3 | CR 20-4 | CR 20-5 | CR 20-6 | CR 20-7 | CR 20-8 | CR 20-12 | CR 20-14 | CR 20-17

CR 32-1-1 | CR 32-1 | CR 32-2-2 | CR 32-2 | CR 32-3-2 | CR 32-3 | CR 32-4-2 | CR 32-4 | CR 32-5-2 | CR 32-5 | CR 32-6-2 | CR 32-6 | CR 32-7-2 | CR 32-7 | CR 32-8-2 | CR 32-8 | CR 32-9-2 | CR 32-9 | CR 32-10-2 | CR 32-10 | CR 32-11-2 | CR 32-11 | CR 32-12-2 | CR 32-12 | CR 32-13-2 | CR 32-13 | CR 32-14-2 | CR 32-14

CR 45-1-1 | CR 45-1 | CR 45-2-2 | CR 45-2 | CR 45-3-2 | CR 45-3 | CR 45-4-2 | CR 45-4 | CR 45-5-2 | CR 45-5 | CR 45-6-2 | CR 45-6 | CR 45-7-2 | CR 45-7 | CR 45-8-2 | CR 45-8 | CR 45-9-2 | CR 45-9 | CR 45-10-2 | CR 45-10 | CR 45-11-2 | CR 45-11 | CR 45-12-2 | CR 45-12 | CR 45-13-2

CR 64-1-1 | CR 64-1 | CR 64-2-2 | CR 64-2-1 | CR 64-2 | CR 64-3-2 | CR 64-3-1 | CR 64-3 | CR 64-4-2 | CR 64-4-1 | CR 64-4 | CR 64-5-2 | CR 64-5-1 | CR 64-5 | CR 64-6-2 | CR 64-6-1 | CR 64-6 | CR 64-7-2 | CR 64-7-1 | CR 64-7 | CR 64-8-2 | CR 64-8-1

CR 90-1-1 | CR 90-1 | CR 90-2-2 | CR 90-2 | CR 90-3-2 | CR 90-3 | CR 90-4-2 | CR 90-4 | CR 90-5-2 | CR 90-5 | CR 90-6-2 | CR 90-6



CRI 1s : POMPES MULTICELLULAIRES VERTICALES EN INOX 304 AVEC ROUES REDUITES

CRI 1s-2 | CRI 1s-3 | CRI 1s-4 | CRI 1s-5 | CRI 1s-6 | CRI 1s-7 | CRI 1s-8 | CRI 1s-9 | CRI 1s-10 | CRI 1s-11 | CRI 1s-12 | CRI 1s-13 | CRI 1s-15 | CRI 1s-17 | CRI 1s-19 | CRI 1s-21 | CRI 1s-23 | CRI 1s-25 | CRI 1s-27 | CRI 1s-30 | CRI 1s-33 | CRI 1s-36



CRI  : POMPES MULTICELLULAIRES VERTICALES EN INOX 304

CRI 1-2 | CRI 1-3 | CRI 1-4 | CRI 1-5 | CRI 1-6 | CRI 1-7 | CRI 1-8 | CRI 1-9 | CRI 1-10 | CRI 1-11 | CRI 1-12 | CRI 1-13 | CRI 1-15 | CRI 1-17 | CRI 1-19 | CRI 1-21 | CRI 1-23 | CRI 1-25 | CRI 1-27 | CRI 1-30 | CRI 1-33 | CRI 1-36

CRI 3-2 | CRI 3-3 | CRI 3-4 | CRI 3-5 | CRI 3-6 | CRI 3-7 | CRI 3-8 | CRI 3-9 |CRI 3-10 | CRI 3-11 | CRI 3-12 | CRI 3-13 | CRI 3-15 | CRI 3-17 | CRI 3-19 | CRI 3-21 | CRI 3-23 | CRI 3-25 | CRI 3-27 | CRI 3-29 | CRI 3-31 | CRI 3-33 | CRI 3-36

CRI 5-2 CRI 5-3 CRI 5-4 CRI 5-5 CRI 5-6 CRI 5-7 CRI 5-8 CRI 5-9 CRI 5-10 CRI 5-11 CRI 5-12 CRI 5-13 CRI 5-14 CRI 5-15 CRI 5-16 CRI 5-18 CRI 5-20 CRI 5-22 CRI 5-24 CRI 5-26 CRI 5-29 CRI 5-32 CRI 5-36

CRI 10-1 | CRI 10-2 | CRI 10-3 | CRI 10-4 | CRI 10-5 | CRI 10-6 | CRI 10-7 | CRI 10-8 | CRI 10-9 | CRI 10-10 | CRI 10-12 | CRI 10-14 | CRI 10-16 | CRI 10-18 | CRI 10-20 | CRI 10-22

CRI 15-1 | CRI 15-2 | CRI 15-3 | CRI 15-4 | CRI 15-5 | CRI 15-6 | CRI 15-7 | CRI 15-8 | CRI 15-9 | CRI 15-10 | CRI 15-12 | CRI 15-14 | CRI 15-17

CRI 20-1 | CRI 20-2 | CRI 20-3 | CRI 20-4 | CRI 20-5 | CRI 20-6 | CRI 20-7 | CRI 20-8 | CRI 20-10 | CRI 20-12 | CRI 20-14 | CRI 20-17



CRN 1s : POMPES MULTICELLULAIRES VERTICALES EN INOX 316 AVEC ROUES REDUITES

CRN 1s-2 | CRN 1s-3 | CRN 1s-4 | CRN 1s-5 | CRN 1s-6 | CRN 1s-7 | CRN 1s-8 | CRN 1s-9 | CRN 1s-10 | CRN 1s-11 | CRN 1s-12 | CRN 1s-13 | CRN 1s-15 | CRN 1s-17 | CRN 1s-19 | CRN 1s-21 | CRN 1s-23 | CRN 1s-25 | CRN 1s-27 | CRN 1s-30 | CRN 1s-33 | CRN 1s-36



CRN : POMPES MULTICELLULAIRES VERTICALES EN INOX 316

CRN 1-2 | CRN 1-3 | CRN 1-4 | CRN 1-5 | CRN 1-6 | CRN 1-7 | CRN 1-8 | CRN 1-9 | CRN 1-10 | CRN 1-11 | CRN 1-12 | CRN 1-13 | CRN 1-15 | CRN 1-17 | CRN 1-19 | CRN 1-21 | CRN 1-23 | CRN 1-25 | CRN 1-27 | CRN 1-30 | CRN 1-33 | CRN 1-36

CRN 3-2 | CRN 3-3 | CRN 3-4 | CRN 3-5 | CRN 3-6 | CRN 3-7 | CRN 3-8 | CRN 3-9 | CRN 3-10 | CRN 3-11 | CRN 3-12 | CRN 3-13 | CRN 3-15 | CRN 3-17 | CRN 3-19 | CRN 3-21 | CRN 3-23 | CRN 3-25 | CRN 3-27 | CRN 3-29 | CRN 3-31 | CRN 3-33 | CRN 3-36



CRN 5-2 | CRN 5-3 | CRN 5-4 | CRN 5-5 | CRN 5-6 | CRN 5-7 | CRN 5-8 | CRN 5-9 | CRN 5-10 | CRN 5-11 | CRN 5-12 | CRN 5-13 | CRN 5-14 | CRN 5-15 | CRN 5-16 | CRN 5-18 | CRN 5-20 | CRN 5-22 | CRN 5-24 | CRN 5-26 | CRN 5-29 | CRN 5-32 | CRN 5-36

CRN 10-1 | CRN 10-2 | CRN 10-3 | CRN 10-4 | CRN 10-5 | CRN 10-6 | CRN 10-7 | CRN 10-8 | CRN 10-9 | CRN 10-10 | CRN 10-12 | CRN 10-14 | CRN 10-16 | CRN 10-18 | CRN 10-20 | CRN 10-22

CRN 15-1 CRN 15-2 CRN 15-3 CRN 15-4 CRN 15-5 CRN 15-6 CRN 15-7 CRN 15-8 CRN 15-9 CRN 15-10 CRN 15-12 CRN 15-14 CRN 15-17

CRN 20-1 CRN 20-2 CRN 20-3 CRN 20-4 CRN 20-5 CRN 20-6 CRN 20-7 CRN 20-8 CRN 20-10 CRN 20-12 CRN 20-14 CRN 20-17

CRN 32-1-1 | CRN 32-1 | CRN 32-2-2 | CRN 32-2 | CRN 32-3-2 | CRN 32-3 | CRN 32-4-2 | CRN 32-4 | CRN 32-5-2 | CRN 32-5 | CRN 32-6-2 | CRN 32-6 | CRN 32-7-2 | CRN 32-7 | CRN 32-8-2 | CRN 32-8 | CRN 32-9-2 | CRN 32-9 | CRN 32-10-2 | CRN 32-10 | CRN 32-11-2 | CRN 32-11 | CRN 32-12-2 | CRN 32-12 | CRN 32-13-2 | CRN 32-13 | CRN 32-14-2 | CRN 32-14

CRN 45-1-1 | CRN 45-1 | CRN 45-2-2 | CRN 45-2 | CRN 45-3-2 | CRN 45-3 | CRN 45-4-2 | CRN 45-4 | CRN 45-5-2 | CRN 45-5 | CRN 45-6-2 | CRN 45-6 | CRN 45-7-2 | CRN 45-7 | CRN 45-8-2 | CRN 45-8 | CRN 45-9-2 | CRN 45-9 | CRN 45-10-2 | CRN 45-10 | CRN 45-11-2 | CRN 45-11 | CRN 45-12-2 | CRN 45-12 | CRN 45-13-2

CRN 64-1-1 | CRN 64-1 | CRN 64-2-2 | CRN 64-2-1 | CRN 64-2 | CRN 64-3-2 | CRN 64-3-1 | CRN 64-3 | CRN 64-4-2 | CRN 64-4-1 | CRN 64-4 | CRN 64-5-2 | CRN 64-5-1 | CRN 64-5 | CRN 64-6-2 | CRN 64-6-1 | CRN 64-6 | CRN 64-7-2 | CRN 64-7-1 | CRN 64-7 | CRN 64-8-2 | CRN 64-8-1

CRN 90-1-1 | CRN 90-1 | CRN 90-2-2 | CRN 90-2 | CRN 90-3-2 | CRN 90-3 | CRN 90-4-2 | CRN 90-4 | CRN 90-5-2 | CRN 90-5 | CRN 90-6-2 | CRN 90-6



CRE : Pompes à vitesse variable – AVEC ou SANS CAPTEUR DE PRESSION

CRE : POMPES MULTICELLULAIRES VERTICALES ELECTRONIQUES

CRE 1-4 | CRE 1-6 | CRE 1-9 | CRE 1-13 | CRE 1-17 | CRE 1-25 | CRE 1-27

CRE 3-2 | CRE 3-4 | CRE 3-5 | CRE 3-8 | CRE 3-11 | CRE 3-17 | CRE 3-23 | CRE 3-25

CRE 5-2 | CRE 5-4 | CRE 5-5 | CRE 5-9 | CRE 5-12 | CRE 5-16 | CRE 5-22 | CRE 5-24

CRE 10-1 | CRE 10-2 | CRE 10-3 | CRE 10-5 | CRE 10-6 | CRE 10-9 | CRE 10-12 | CRE 10-17

CRE 15-1 | CRE 15-2 | CRE 15-3 | CRE 15-4 | CRE 15-5 | CRE 15-8 | CRE 15-10 | CRE 15-12

CRE 20-1 | CRE 20-2 | CRE 20-3 | CRE 20-4 | CRE 20-6 | CRE 20-8 | CRE 20-10

CRE 32-1-1 | CRE 32-1 | CRE 32-2-1 | CRE 32-2 | CRE 32-4-2 | CRE 32-5-2 | CRE 32-6 | CRE 32-7



CRE 45-1-1 | CRE 45-1 | CRE 45-2-2 | CRE 45-2-1 | CRE 45-2 | CRE 45-3 | CRE 45-4-2

CRE 64-1-1 | CRE 64-1 | CRE 64-2-2 | CRE 64-2-1 | CRE 64-3-2

CRE 90-1-1 | CRE 90-1 | CRE 90-2-2 | CRE 90-2-1



CRIE : POMPES MULTICELLULAIRES VERTICALES ELECTRONIQUES EN INOX 304

CRIE 1-4 | CRIE 1-6 | CRIE 1-9 | CRIE 1-13 | CRIE 1-17 | CRIE 1-25 | CRIE 1-27

CRIE 3-2 | CRIE 3-4 | CRIE 3-5 | CRIE 3-8 | CRIE 3-11 | CRIE 3-17 | CRIE 3-23 | CRIE 3-25

CRIE 5-2 | CRIE 5-4 | CRIE 5-5 | CRIE 5-9 | CRIE 5-12 | CRIE 5-16 | CRIE 5-22 | CRIE 5-24

CRIE 10-1 | CRIE 10-2 | CRIE 10-3 | CRIE 10-5 | CRIE 10-6 | CRIE 10-9 | CRIE 10-12 | CRIE 10-17

CRIE 15-1 | CRIE 15-2 | CRIE 15-3 | CRIE 15-4 | CRIE 15-5 | CRIE 15-8 | CRIE 15-10 | CRIE 15-12

CRIE 20-1 | CRIE 20-2 | CRIE 20-3 | CRIE 20-4 | CRIE 20-6 | CRIE 20-8 | CRIE 20-10



CRNE : POMPES MULTICELLULAIRES VERTICALES ELECTRONIQUES EN INOX 316

CRNE 1-4 | CRNE 1-6 | CRNE 1-9 | CRNE 1-13 | CRNE 1-17 | CRNE 1-25 | CRNE 1-27

CRNE 3-2 | CRNE 3-4 | CRNE 3-5 | CRNE 3-8 | CRNE 3-11 | CRNE 3-17 | CRNE 3-23 | CRNE 3-25

CRNE 5-2 | CRNE 5-4 | CRNE 5-5 | CRNE 5-9 | CRNE 5-12 | CRNE 5-16 | CRNE 5-22 | CRNE 5-24

CRNE 10-1 | CRNE 10-2 | CRNE 10-3 | CRNE 10-5 | CRNE 10-6 | CRNE 10-9 | CRNE 10-12 | CRNE 10-17

CRNE 15-1 | CRNE 15-2 | CRNE 15-3 | CRNE 15-4 | CRNE 15-5 | CRNE 15-8 | CRNE 15-10 | CRNE 15-12

CRNE 20-1 | CRNE 20-2 | CRNE 20-3 | CRNE 20-4 | CRNE 20-6 | CRNE 20-8 | CRNE 20-10

CRNE 32-1-1 | CRNE 32-1 | CRNE 32-2-1 | CRNE 32-2 | CRNE 32-4-2 | CRNE 32-5-2 | CRNE 32-6 | CRNE 32-7

CRNE 45-1-1 | CRNE 45-1 | CRNE 45-2-2 | CRNE 45-2-1 | CRNE 45-2 | CRNE 45-3 | CRNE 45-4-2

CRNE 64-1-1 | CRNE 64-1 | CRNE 64-2-2 | CRNE 64-2-1 | CRNE 64-3-2

CRNE 90-1-1 | CRNE 90-1 | CRNE 90-2-2 | CRNE 90-2-1
