Pompes à lobes SERIE HLR

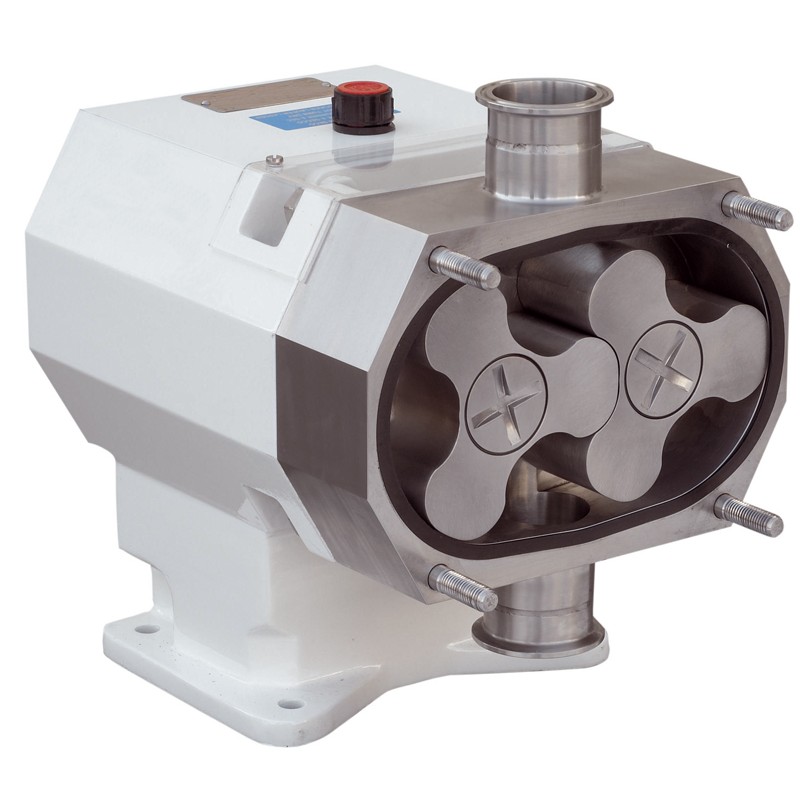

Pompes volumétriques à lobes rotatifs SERIE HLR.

La pompe HLR est une pompe à lobes rotatifs à déplacement positif ; la pompe à lobes rotatifs a été conçue selon la norme EHEDG pour les installations et les procédés qui répondent aux critères hygiéniques les plus exigeants.

C’est une pompe qui fonctionne à des vitesses de rotation basse ce qui se traduit par un pompage doux, un faible niveau de cisaillement et ainsi un risque faible d’endommager le produit. Elle est idéale pour le transfert de tous types de liquides, de faible ou de forte viscosité (de 1 jusqu’à 1.000.000 cPO) ainsi que des produits ayant des matières en suspension fragiles (caillé, cultures biologiques...).

Principe de fonctionnement

Le principe de la pompe à lobes rotatifs HLR est basé sur deux rotors trilobulaires qui tournent de manière synchronisés en sens inverses dans le corps. En tournant, les espaces entre les lobes et le corps se remplissent consécutivement et le produit est transféré de l’aspiration vers le refoulement en déplaçant un volume fixe. Grâce aux tolérances adaptées entre les lobes et le corps un flot continu du produit est maintenu, assurant ainsi un pompage efficace.

Certificats

EHEDG - EX

Conception et caractéristiques

Support vertical
Exécution palier
Pompe auto-vidangeable
Rotors de forme trilobulaire
Fixation des lobes de conception hygiénique
Garnitures mécaniques hygiéniques, montage interne
Garnitures mécaniques accessibles par la partie frontale, sans avoir besoin de démonter le corps de pompe
Joints avec déformation contrôlée, pour éliminer tous risques de zone morte
Maintenance et nettoyage facilité
Connexions Clamp (standard)
Pompe certifiée selon les normes EHEDG

Matériaux

Corps et lobes en micro fusion: AISI 316L
Support de roulements: GG-25
Joints: EPDM selon FDA 177.2600
Garniture mécanique: SiC/C/EPDM
Finition superficielle interne: Ra ≤ 0,8µm
Finition superficielle externe: poli brillant

La pompe à lobes rotatifs est parfaite pour l’industrie alimentaire, cosmétique et pharmaceutique.

Débit maxi (m3/h) 115
Pression différentielle maxi (bar) 12
Température du liquide (°C) -10 à +120
Vitesse (tr/mn) maxi 950 rpm
Pression de travail maximale (bar) 16
Options

Garniture mécanique en SiC/SiC, TgC/SiC
Etanchéité avec garniture réfrigérée ou garniture équilibrée
Joints en FPM ou FFPM
Lobes d’ailes (Wingslobes)
Vanne de sécurité ou by-pass externe
Double enveloppe
Finition superficielle Ra ≤ 0,5 μm pour applications pharmaceutiques
Possibilité de montage horizontal (non certifié EHEDG)
Plusieurs types d’entraînement et de protections (moto réducteur avec variateur de fréquence…)
Montage de l’ensemble sur châssis de conception sanitaire en acier inoxydable 304 sur silent-blocks
Chariot avec possibilité de coffret électrique
Connexions Clamp DIN32676, DIN 11864-1, DIN 11864-2…
Certificats matières (3.1), certificats de rugosité
Possibilité de certifier la pompe ATEX

Références pompes

HLR 0-20 | HLR 0.25 | HLR 1-25 | HLR 1-40 | HLR 2-40 | HLR 2-50 | HLR 3-50 | HLR 3-80 | HLR 4-100 | HLR 4-150
