GRUNDFOS SMART DIGITAL DDA / DDC / DDE

Pompes de dosage SMART DIGITAL SERIES DDA - DDC - DDE

Grundfos propose une vaste de gamme de pompes de dosage représentant la pointe de la technologie en la matière.

DDA

La gamme la plus évoluée de pompes DDA est conçue pour les applications complexes et exigeantes ; comme les liquides à forte tension de vapeur, les très faibles débits jusqu’à 2.5 ml/h ou le contrôle avancé de process.

Max. 30 l/h et 16 bars (7.5l/h)

Plage de réglage de débit avec un rapport 1:3000 (7.5-16) ou 1:1000

Contrôle du débit FlowControl avec diagnostic sélectif de défaut

Mesure du débit intégré AutoFlowAdapt

Désaération automatique même pendant l’arrêt des pompes

Modes par lot (temporisation ou impulsion)

E-box en option pour intégration Profibus DP

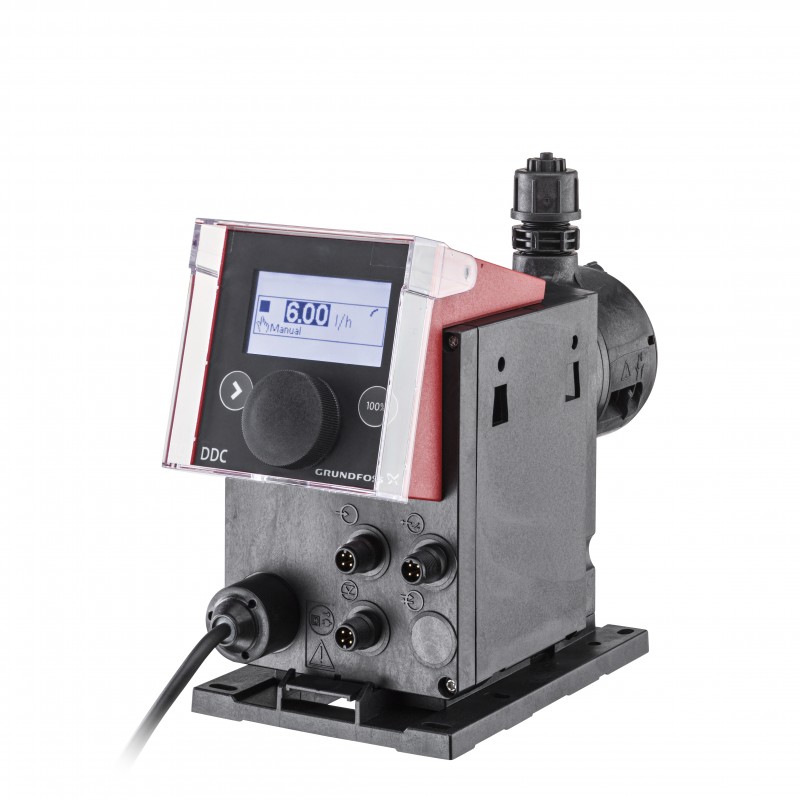

DDC

La gamme des pompes DDC est la solution optimale aux applications standards. L’interface conviviale modulaire combinée au bouton de sélection permet une configuration et une utilisation extrêmement simple de la pompe.



Max. 15 l/h et 10 bars (6l/h)

Plage de réglage de débit avec un rapport 1:1000 Ecran LCD rétro-éclairé avec plusieurs couleurs

Plus de 25 langues disponibles

Modes de fonctionnement standard (impulsionnel et analogique)

Mode anti-cavitation SlowMode pour liquides hautement visqueux 2 sorties relais intégrées



DDE

La gamme DDE est la version économique des pompes numériques Smart Digital qui répond aux applications simples de dosage. Cette gamme de 2 pompes seulement couvre les applications auxquelles répondaient auparavant 12 pompes.

Max. 15 l/h et 10 bars (6l/h)

Plage de réglage de débit avec un rapport 1:1000

Dosage progressif et continu

Course d’aspiration toujours à 100 %

Réglage du débit entre 0.1 et 100 %

Contrôle manuel de la vitesse ou Mode impulsionnel

Entrée externe pour alarme/arrêt et réservoir vide

DIGITAL DOSING

Moteur pas à pas à vitesse variable

Contrôle interne de la vitesse de course

Longueur de course toujours complète - même à faible débits

Dosage progressif et continu

Idéal pour les liquides dégazants

Fonction SlowMode pour les liquides hautement visqueux



MODULARITE

Plage de réglage de débit avec un rapport jusqu'à 1:3000 et un débit de 2,5 ml à 30 l par heure.

Support de montage avec clip pour installation murale ou horizontale

Interface de commande réorientable (en façade, à droite, à gauche).



SIMPLICITE

Grand écran LCD

Plus de 25 langues disponibles

Bouton de navigation et de sélection ultra-simple

Statut de la pompe visible via écran rétro-éclarant.



SYSTÈME INTELLIGENT

Contrôle de débit (FlowControl) avec diagnostic sélectif de défaut

Surveillance de la pression

Mesure du débit

AutoFlowAdapt



Réglage précis et facile

Technologie unique

Le petit nombre de versions couvre tous les besoins

Contrôle complet des impulsions

Dosage par lot commandé par impulsion

Dosage par lot commandé par temporisation interne

Commande analogique 0/4-20 mA

Commande de niveau

Module de communication Fieldbus

Matériaux :

PP/V/C

PP/E/C

PVC/V/C

PVDF/T/C



Composants :

Pompe SMART Digital, clapet de pied avec 2 contacts de niveaux, 2 m de tuyau d'aspiration en PVC*, 2 m de tuyau de purge en PE*, soupape de maintien de pression (uniquement DDA-FC), 6 m de tuyau de refoulement en PE*, canne d'injection avec clapet anti-retour à ressort, connecteurs d'entrée et de sortie de signaux avec câbles de 5m. (*) les kits de dosage en PVDF comprennent toujours du tuyau en ETFE.

La SMART Digital peut être utilisée dans de nombreux

Process

Désinfection

Réglage du pH

Dosage chimique

Nettoyage En Place

Biocides

Coagulation

Précipitation/Floculation

Filtration

Osmose inverse



Applications

Eau de forage

Eau de surface

Eau potable

Eau de process

Eau pour structures de loisirs

Débit maxi (l/min) 0.5
Pression du fluide maxi (b) 16

Soupapes multi-fonctions

Références pompes

DDA 7.5-16  | DDA 12-10  | DDA 17-7  | DDA 30-4

DDC 6-10 | DDC 9-7 | DDC 15-4

DDE 6-10 | DDE 15-4
